ТНВД

Снятие и установка топливного насоса высокого давления в сборе

Спецприспособления

Метка Номер по каталогу Наименование приспособления Необходимость Кол-во Отличие* Чертеж
A 795-799-1390 Съемник 1

Снятие

Оставьте отрицательную клемму (-) аккумуляторной батареи не подсоединенной.

  1. Откройте капот двигателя.

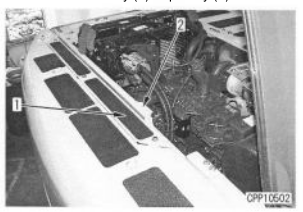

  2. Снимите пластину (1) и крышку (2).

    тнвд komatsu

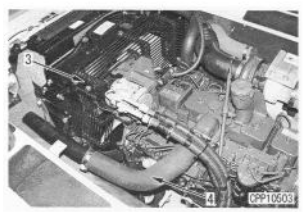

  3. Снимите ограждение (3) впуска воздуха.

  4. Отсоедините шланг (4) впуска воздуха.

    тнвд комацу

  5. Отсоедините шланг трубопровода подачи топлива (5) и выпускной топливный шланг (6).

    При отсоединении шлангов масло будет вытекать наружу. Остановите масло, вставив в шланги деревянные пробки.

    тнвд камацу

  6. Отсоедините трубки (7) и (8) между топливным фильтром и топливным насосом высокого давления, затем снимите кронштейн (9) топливного фильтра.

    топливный насос komatsu

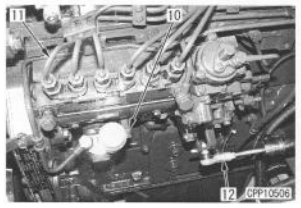

  7. Отсоедините смазочную трубку (10).

  8. Отсоедините шесть питающих трубок (11).

  9. Отсоедините разъем электроматора регулятора E11 и отсоедините пружину регулятора (12) со стороны ТНВД.

    топливный насос комацу

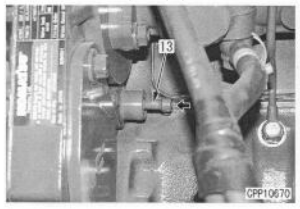

  10. Отрегулируйте механизм газораспределения в соответствии с моментом впрыска с помощью стопора момента впрыска (13) со стороны механизма газораспределения.

    См. раздел ПРОВЕРКА И РЕГУЛИРОВКА МОМЕНТА ВПРЫСКА ТОПЛИВА.

    тнвд komatsu

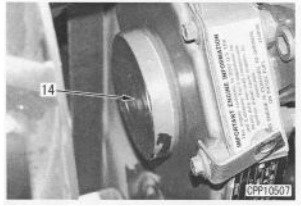

  11. Отвинтите крышку (14) и снимите ее.

    Для снятия крышки используйте ключ для фильтра.

    тнвд комацу

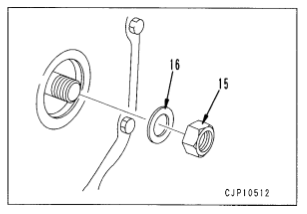

  12. Снимите гайку (15) и шайбу (16) с ТНВД.

    Будьте осторожны, чтобы не уронить гайку или шайбу внутрь корпуса.

    тнвд камацу

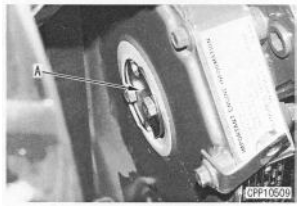

  13. С помощью спецприспособления A отделите вал ТНВД от ведущей шестерни.

    топливный насос komatsu

  14. Снимите два монтажных болта кронштейна (17) на нижней части ТНВД.

    топливный насос комацу

  15. Снимите звукопоглащающую прокладку (18)

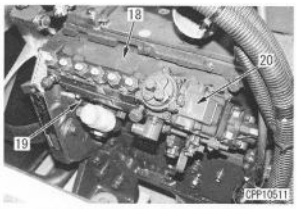

  16. Снимите 4 гайки (19), затем снимите топливный насос высокого давления в сборе (20).

    тнвд komatsu

Установка

  • Установите в порядке, обратном порядку снятия.

    • Хомут шланга впуска воздуха: 0,55-065 кгм

    • Хомут шланга: 0,29-0,39 кгм

    • Соединительный болт: 2,0-3,0 кгм

    • Накидная гайка: 2,45 ± 0,41 кгм

    • Отрегулируйте ход рычага регулятора, см. раздел СПЕЦИАЛЬНАЯ ФУНКЦИЯ КОНТРОЛЬНОЙ ПАНЕЛИ в главе ПРОВЕРКА И РЕГУЛИРОВКА данной инструкции.

    • Гайка: 9,7 ± 1,0 кгм

  • Установите топливный насос высокого давления в сборе следующим образом:

    1. Убедитесь в том, что стопор момента впрыска отрегулирован в соответствии с моментом впрыска топлива.

      См. п. 10 предыдущей процедуры, СНЯТИЕ.

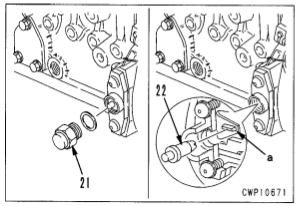

    2. Снимите пробку (21), затем разверните стопор момента впрыска (22) ТНВД и установите пробку обратно на насос.

      Убедитесь в том, что выемка стопора момента впрыска совпадает с выступом a внутри насоса.

      См. раздел ПРОВЕРКА И РЕГУЛИРОВКА МОМЕНТА ВПРЫСКА ТНВД главы ПРОВЕРКА И РЕГУЛИРОВКА данной инструкции.

      тнвд комацу

    3. Установите ТНВД в сборе (20) и закрепите его четыремя гайкаи (19)

      Гайка: 1,0 ± 0,2 кгм

      тнвд камацу

    4. Установите шайбу (16) и временно затяните ее гайкой (15).

      При установке шайбы и гайки будьте осторожны, чтобы не допустить их падения внутрь корпуса.

      Временно затяните гайку с моментом затяжки, указанным ниже. Будьте осторожны, чтобы не повредить стопор момента впрыска.

      Момент затяжки (временной) гайки: 1,27 ± 0,25 кгм

      топливный насос komatsu

    5. Снимите стопор момента впрыска с выступа a и верните стопор момента впрыска в первоначальное положение.

    6. Затяните монтажную гайку (15) ТНВД с указанным моментом затяжки.

      Гайка: 9,7 ± 1,01 кгм

  • Выпуск воздуха

    Выпусти те воздух из системы ТНВД.
